電磁マイクロクラッチ(2.0Kタイプ)

Product

電磁マイクロクラッチ(2.0Kタイプ)

高性能・高信頼性を実現するとともに、小型・省エネ化を追求したクラッチです。

複写機やプリンターをはじめとした各種OA機器や機械設備の中で、回転力の伝達・遮断を必要とするさまざまな用途に使用されています。

特長

・OA機器を主ターゲットとしたローコスト型、小型化、省エネ化を実現
・特殊な極構造により薄型化
・部品の軽量化と特殊磁気回路により動作時間の短縮とバラツキの圧縮を実現

2.0Kタイプ

性能

定格電圧
DC-24(V)
静摩擦トルク
0.196N・m (2.0kgf・cm)
容量
2.5ワット
コイル抵抗
230.4Ω±10%(at20℃)
連結時間
15msec以下※1
停止時間
15msec以下※2

※1 動作条件
 ・回転数:300rpm
 ・負荷トルク:0.059N・m(600gf・cm)
 ・慣性負荷(GD^2):0.5kgf・cm

※2 動作条件
 ・回転数:300rpm
 ・負荷トルク:0.039N・m(400gf・cm)
 ・慣性負荷(GD^2):0.5kgf・cm

外形寸法・図面

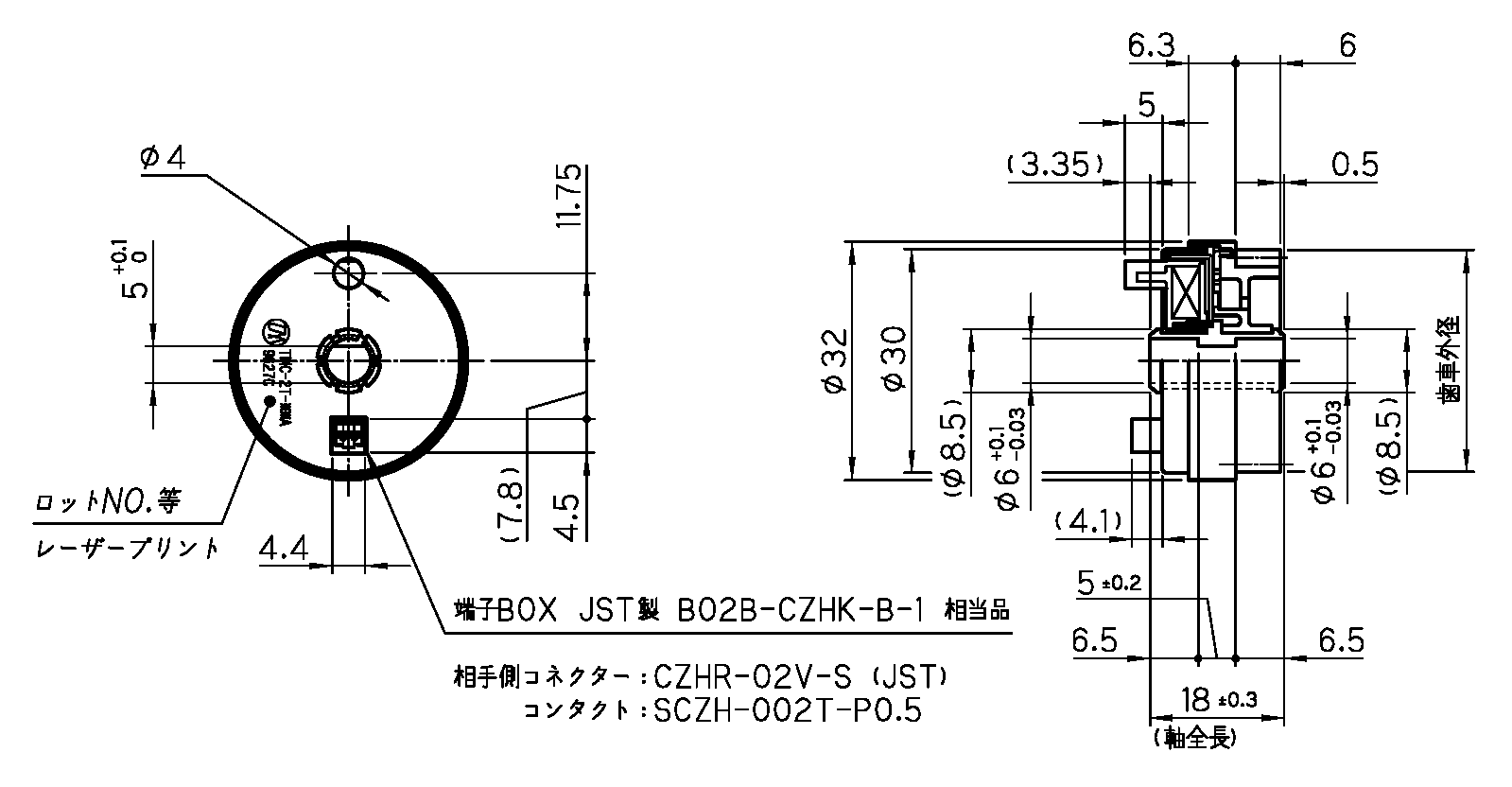

2.0Kタイプ外形寸法図

その他の電磁マイクロクラッチ

製品名 静摩擦トルク 定格電圧
2.5Kタイプ 0.24N・m(2.5kgf・cm) DC-24(V)
3.5Kタイプ 0.343N・m (3.5kgf・cm) / 0.314N・m (3.2kgf・cm) DC-24(V)
5.0Kタイプ 0.49N・m(5.0kgf・cm) DC-24(V)
8.0Kタイプ 0.78N・m(8.0kgf・cm) DC-24(V)
