リニアソレノイド(オープンフレームタイプ)

Product

TMS-08A2

電圧を印加する事でプランジャを直進(リニア)方向に吸引するソレノイドです。

一般的なソレノイドであり比較的安価のため、OA機器や金銭機器などの幅広い製品に使用されています。

コイルが開放型であり、オープンフレームソレノイドとも呼ばれています。

本製品は、プランジャ経φ8のタイプになります。

TMS-08A2

外形寸法・図面

TMS-08A2外形寸法図

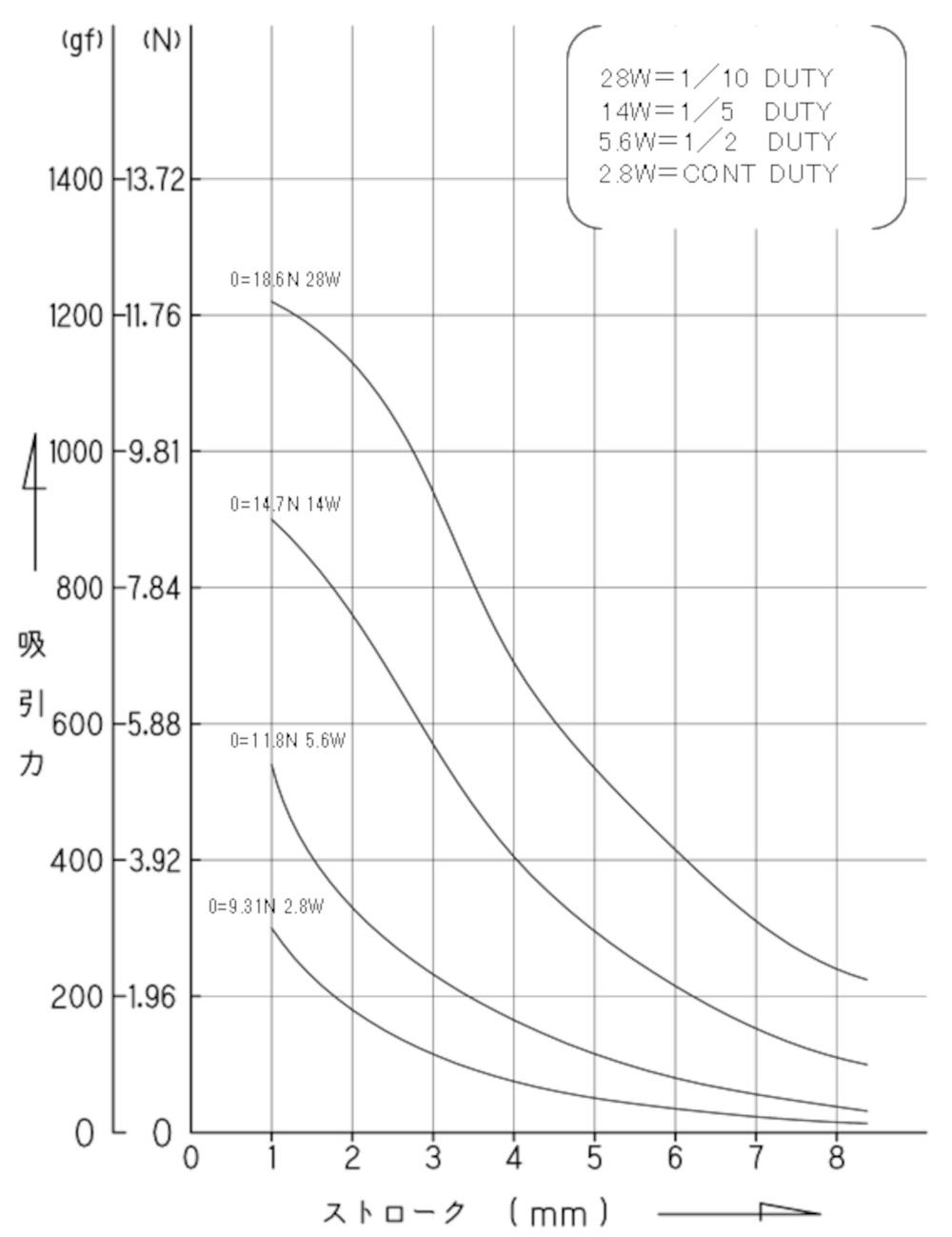

吸引力特性(初期値)

TMS-08A2吸引力特性(初期値)グラフ
  • 吸引力値にはプランジャ重量は含まれていません
  • プランジャ下向きの場合は、吸引力値からプランジャ重量を引いて下さい
  • プランジャ上向きの場合は、吸引力値にプランジャ重量を足して下さい
  • プランジャ重量:10g

一般特性

温度上昇

2.8Wで65K(deg)以下(連続)

絶縁特性

100MΩ以上(DC500Vメガにて)

耐電圧

AC1000V 50/60Hz 1分間

絶縁階級
A種絶縁(A種以外の絶縁は特殊となります)

標準コイル表 連続定格約2.8W

電圧(V) 抵抗(Ω) 電流(mA)
612.9465
1251.4233
24206117

※上記以外の電圧はご相談ください。

その他のリニアソレノイド製品

機種名 外形寸法 総重量(g) 各ストロークに対する吸引力
単位:N(gf)
プランジャ径
プランジャ重量(g) 2mm 4mm 10mm
TMS-04D 11x12x25 15 0.10(10) 0.04(4) - φ4
3 1.32(135) 0.59(60) -
TMS-05A 13x15x20 17 0.20(20) 0.05(5) - φ5
3 2.50(255) 0.88(90) -
TMS-05C 10x15x31 22 0.44(45) 0.15(15) - φ5
4 3.14(320) 1.81(185) -
TMS-06A 16x20x25.7 37 0.83(85) 0.29(30) - φ6
5 5.83(595) 3.33(340) -
TMS-06E 13x15x31 28 0.69(70) 0.20(20) - φ6
7 5.10(520) 2.65(270) -
TMS-06S 15x18x20.5 25 0.32(33) 0.26(27) - φ6
4.5 - - -
TMS-07A 22x22.5x26.2 47 1.23(125) 0.54(55) - φ7
7 8.43(860) 5.34(545) -
TMS-08A 20x26x28 62 1.37(140) 0.54(55) - φ8
10 10.0(1020) 5.88(600) -
TMS-08B 24x29x29 90 2.65(270) 1.13(115) - φ8
11 12.9(1320) 9.31(950) -
TMS-08C 20x26x37.2 86 3.43(350) 1.37(140) - φ8
12 12.6(1280) 9.81(1000) -
TMS-08D 24x29x40 112 3.92(400) 1.77(180) 0.25(25) φ8
14 13.3(1360) 10.9(1110) 3.82(390)
TMS-08I 14x19x41 52 0.98(100) 0.39(40) - φ8
14 6.67(680) 4.31(440) -
TMS-08L 20×26×36 86 2.40(245) 1.98(202) - φ8
13.2 7.69(784) 7.63(778) -
TMS-10A 20x26x28 66 1.57(160) 0.69(70) - φ10
14 11.9(1210) 7.26(740) -
TMS-10B 24x29x29 94 2.94(300) 1.37(140) - φ10
17 16.5(1680) 11.1(1130) -
TMS-10B4 24x29x31 92 3.14(320) 1.37(140) - φ10
17 15.2(1550) 11.5(1170) -
TMS-10C 24x29x40 120 5.29(540) 2.35(240) 0.39(40) φ10
21 19.2(1960) 15.3(1560) 5.49(560)
TMS-10CS 24x29x33.3 94 2.4(245) 1.65(169) 0.45(46) φ10
17.5 10.8(1105) 10.2(1044) 3.9(398)
TMS-10D 27x30x53.5 185 9.41(960) 5.59(570) 1.28(130) φ10
27 21.4(2180) 19.2(1960) 11.5(1170)
TMS-10M 20×26×36 86 1.91(195) 1.32(135) - φ10
17.5 9.16(934) 8.31(854) -
TMS-12A 27x30x53.5 188 8.33(850) 4.61(470) 1.08(110) φ12
37 27.0(2750) 23.5(2400) 12.8(1300)
TMS-12B 36x40x50 315 13.7(1400) 8.82(900) 2.55(260) φ12
37 34.8(3550) 31.4(3200) 21.6(2200)
TMS-12C 30x38x64 330 14.7(1500) 9.81(1000) 2.75(280) φ12
47 32.8(3350) 30.4(3100) 20.1(2050)
TMS-15A 44x52x78 800 29.4(3000) 23.0(2350) 9.31(950) φ15
87 61.8(6300) 59.3(6050) 45.1(4600)
TMS-15B 36x40x70 450 21.6(2200) 14.7(1500) 4.41(450) φ15
82 50.0(5100) 45.6(4650) 33.3(3400)
TMS-15C 30x38x64 355 15.7(1600) 9.56(975) 2.65(270) φ15
77 45.1(4600) 39.2(4000) 25.5(2600)
